U26
Realizzazione dell'edificio U26, da destinarsi a palestra e servizi annessi, sito in Milano via Thomas Mann.
Ubicazione: Comune di Milano. Anno 2008
Committente: Università Bicocca di Milano
Professionisti: Ing. Angelo Torrisi, Ing. Carmelo Maria Grasso, Ing. Salvatore Nicotra
Consistenza: L'edificio si compone di un volume principale adibito a palestra con dimensioni lorde di 36.05 x 20.40 m ed unica elevazione di 8.80 m. Ad esso si annette il sistema dei servizi a supporto della attività sportiva, il quale di sviluppa su un lato della palestra per due elevazioni con le seguenti destinazioni:
Piano terra adibito a spogliatoio e servizi per l'utenza; infermeria.
Piano primo adibito a spazio per gli spettatori e servizi per gli arbitri; locali tecnologici.
I collegamenti verticali interni, sono affidati a due scale monorampa equamente distanziate.

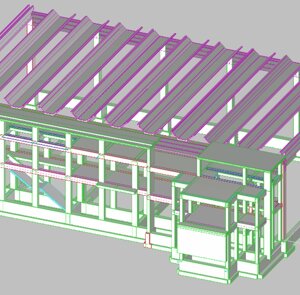

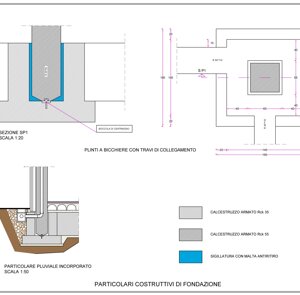

La struttura portante ha caratteristiche differenti per palestra e corpo servizi che sono tra loro giuntati in elevazione, avendo però in comune il sistema di fondazioni il quale è interamente gettato in opera ed è costituito da plinti superficiali interconnessi nelle due direzioni (palestra) con integrazione di un grigliato di travi rovesce (corpo servizi)
La palestra è formata da una struttura prefabbricata con pilastri in CAV ad interasse di 7 m fondati su i citati plinti.

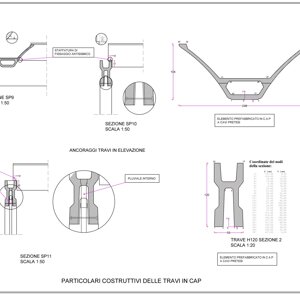

Essi sono sormontati da due linee di travi ad H in CAP su cui si appoggiano a loro volta le travi dI copertura su luce di 19 m, costituite da tegoli con nucleo a cassone e, sui due fronti, da travi ad I.
Gli elementi di copertura della palestra, hanno conformazioni atte a costituire canale di gronda al fine di convogliare le acque piovane ai pluviali incorporati nei quattro pilastri estremi. La copertura si completa con lastrine e timpani in CAV a loro volta sormontati dai sistemi di impermeabilizzazione e coibentazione termica.
Prestazione professionale: servizi di ingegneria a supporto della progettazione definitiva eseguita all'interno dell'Ateneo.
Importo lavori: € 699.851,67
Classi e categorie: Ic € 323.796,72 - Ig € 271.123,51 - IIIa € 271.123- IIIb € 19.590.00 - IIIc € 12.100,00
Opera ultimata ed agibile
